System INTEGRA 64 dla domu LEŚNICZÓWKA

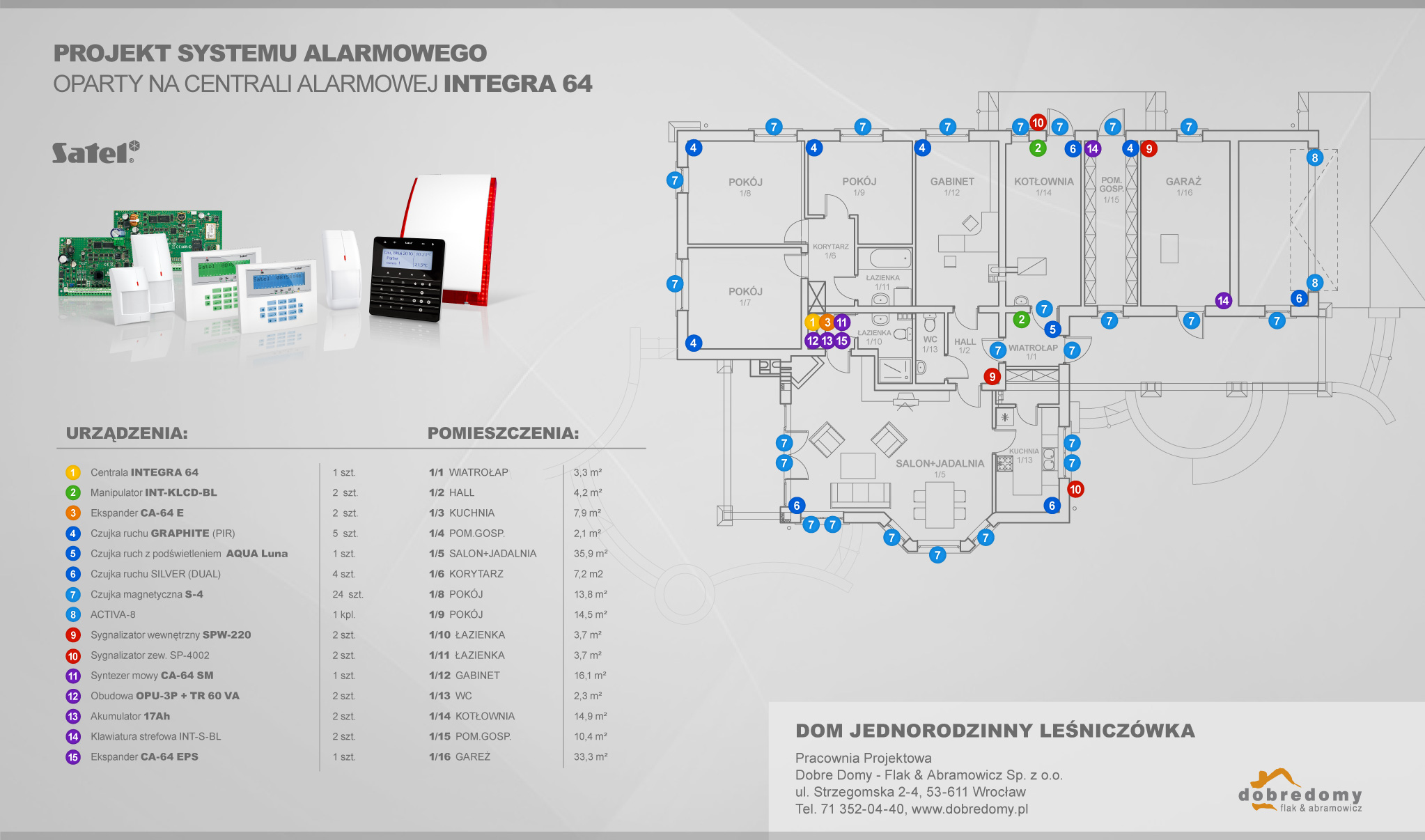

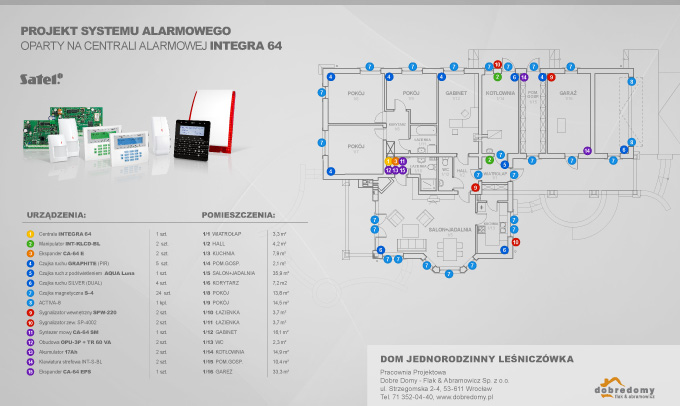

Projekt systemu alarmowego opartego na centrali INTEGRA 64 dla domu jednorodzinnego "LEŚNICZÓWKA".




Pobierz projekt

Elementy systemu alarmowego:

Centrala INTEGRA 64 1 szt.

Manipulator INT-KLCD-BL 2 szt.

Ekspander CA-64 E 2 szt.

Czujka ruchu GRAPHITE (PIR) 7 szt.

Czujka ruch z podświetleniem AQUA Luna 3 szt.

Czujka magnetyczna S-4 23 szt.

Sygnalizator wewnętrzny SPW-220 2 szt.

Syntezer mowy CA-64 SM 1 szt.

Obudowa OPU-3P + TR 60 VA 1 szt.

Akumulator 17Ah 1 szt.

Ekspander CA-64 EPS 1 szt.



Standardowe wyposażenie systemu alarmowego

  1. Centrala INTEGRA 64 zlokalizowana jest w chronionym przez alarm wiatrołapie. W przypadku odłączenia dopływu prądu system funkcjonuje dzięki akumulatorom, w które jest wyposażony.
  2. Zastosowanie syntezera mowy CA-64 SM umożliwi centrali z podłączoną przewodową linią telefoniczną przekazanie właścicielom, sąsiadom, znajomym informacji o zaistniałym zdarzeniu alarmowym.
  3. System alarmowy obsługiwać można za pomocą manipulatorów INT-KLCD-BL, czyli klawiatur możliwiających włączenie i wyłączenie czuwania przez wprowadzenie odpowiedniego kodu dostępu. Może on przekazywać informacje o niedomkniętych drzwiach i oknach, ewentualnie o awariach systemu. Dla Państwa wygody manipulatory umiejscowione zostały w wiatrołapie oraz w garażu.
  4. Okna oraz drzwi zewnętrzne zabezpieczone są czujnikami ochrony obwodowej, czyli czujnikami magnetycznymi S-4 (zwanymi potocznie kontaktronami). Wykrywają one próbę otwarcia okna lub drzwi z zewnątrz eliminując możliwość wtargnięcia intruza do środka bez wzbudzania alarmu.
  5. Wjazd do garażu został zabezpieczony aktywną czujką podczerwieni ACTIVA-8 - zwaną też barierą podczerwieni. Celem tego urządzenia jest wykrycie przejścia przez niewidzialną barierę promieni podczerwonych wysyłanych między nadajnikiem a odbiornikiem. Czujki tego typu idealnie nadają się do budowy zabezpieczenia obwodowego na zewnątrz i wewnątrz chronionych obiektów.
  6. W celu zabezpieczenia wnętrza warto wyposażyć system alarmowy w czujki ruchu PIR. Funkcjonowanie pasywnej czujki podczerwieni polega na wykrywaniu gwałtownych zmian temperatury. Czujniki GRAPHITE zainstalowane będą w pokojach na piętrze oraz w pokojach i kuchni na parterze.
  7. W korytarzach na piętrze i parterze wykorzystano czujkę AQUA Luna wyposażoną w zestaw diod LED realizujących funkcję oświetlenia. Oświetlenie sterowane jest z centrali alarmowej i załączać się może po zaniku zasilania sieciowego, przy naruszeniu czujki bądź spełnionym innym warunku zaprogramowanym przez instalatora.
  8. Garaż, i kotłownia wyposażone są w czujniki dualne SILVER. Są to czujniki, które wykorzystują dwa rodzaje detekcji: w podczerwieni i mikrofalową. Oznacza to, że alarm zostanie wygenerowany tylko wtedy, gdy zostaną spełnione dwa warunki: czujka wykryje w pomieszczeniu zarówno zmianę temperatury (jak w czujkach PIR), jak i ruch intruza. Tak funkcjonująca czujka uniemożliwia wywołanie fałszywego alarmu.
  9. System alarmowy zwykle wyposażony jest w sygnalizatory, których uruchomienie bardzo często wystarcza, aby wystraszyć włamywacza i spowodować, że zrezygnuje on z kradzieży. W projekcie ATOS zastosowano dwa sygnalizatory zewnętrzne akustyczno-optyczne SP-4002 umieszczone na elewacji od strony frontowej i ogrodowej oraz dwa sygnalizatory wewnętrzne akustyczno-optyczne SPW-220 umieszczone w garażu oraz w hallu na parterze.

Dodatkowe wyposażenie systemu alarmowego

System alarmowy zaprojektowany do projektu ATOS możemy rozbudować o szereg innych czujników wykrywających nie tylko obecność intruza, ale również inne zagrożenia.

  1. Instalując czujkę gazów usypiających DG-1 TCM uchronimy się od kradzieży na tzw. „śpiocha” (polega on na tym, że do wnętrza domu wpuszczany jest gaz usypiający). Montuje się ją w sypialni tuż przy podłodze, natomiast alarm generowany jest w momencie, gdy zostanie przekroczone progowe stężenie gazu.
  2. Dodatkowo, oprócz czujki gazów usypiających, możemy zainstalować czujki wykrywania gazu ziemnego DG-1 ME (metanu), czujki DG-1 LPG (propan-butanu) oraz czujki czadu DG-1 CO (tlenku węgla). Montaż tych urządzeń zaleca się w pomieszczeniach, w których istnieje ryzyko wystąpienia zagrożenia. Czujkę gazu ziemnego warto umieścić w kuchni lub w łazience, w której znajduje się gazowy podgrzewacz wody, czujkę gazu LPG w garażu (jeśli w samochodzie zamontowana jest instalacja gazowa), natomiast czujkę czadu w salonie, w którym znajduje się kominek, lub w kotłowni.
  3. Jeżeli obawiamy się, że włamywacz zamiast wyważać ramę okienną i drzwi, zdecyduje się na wybicie szyby w oknie powinniśmy zastosować czujnik zbicia szkła INDIGO. Umożliwia ona wykrywanie rozbicia szkła zwykłego, zbrojonego lub laminowanego.
  4. W pomieszczeniach, w których istnieje ryzyko wycieku z instalacji wodnej czyli łazience na parterze oraz łazience na piętrze stosujemy czujkę zalania wodą FD-1. Około 4 sekundy od chwili osiągnięcia przez poziom wody wysokości, na której umieszczone są elektrody sondy podłączonej do czujki, czujka zacznie sygnalizować zalanie. Kilka sekund po obniżeniu się poziomu wody poniżej wysokości, na której umieszczone są elektrody sondy, sygnalizacja zalania zostanie zakończona.
  5. Sterowanie oświetleniem, ogrzewaniem, klimatyzacją, a nawet automatycznym zraszaniem ogrodu możliwe jest zarówno przy pomocy telefonu stacjonarnego i komórkowego. Aby sterować urządzeniami przez wiadomość SMS niezbędne jest wyposażenie systemu w moduł komunikacyjny GSM-4.
  6. Innym urządzeniem, które pozwala sterować i prowadzić podgląd systemu alarmowego, jest moduł ETHM-1. Umożliwia on sterownie systemem przy pomocy telefonu komórkowego, przeglądarki www lub przy użyciu notebooka z zainstalowanym programem GUARDX.
  7. Systemem sterować można także z wykorzystaniem pilotów bezprzewodowych lub kart i pastylek zbliżeniowych identyfikujących użytkownika.
